Python使用Matplotlib绘制3D曲面图详解

在数据可视化中，3d 图表是一个非常有用的工具，特别是当想要展示复杂的三维数据时，如期权的波动率曲面。python 的 matplotlib 库提供了生成各种类型图表，包括 3d 图表。

本文将介绍如何使用 python 中的 matplotlib 绘制 3d 曲面图，适用于不同领域的数据可视化需求。

准备工作

安装 matplotlib，命令如下：

pip install matplotlib

绘制简单的 3d 曲面图

引入所需库：为了绘制 3d 图形，我们需要使用 matplotlib 中的 axes3d 和 plot_surface 方法。为了演示，还要引入 numpy 生成绘图数据。

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import axes3d # 显式导入axes3d，确保版本兼容

生成演示数据：3d 曲面图通常是由一个三维网格点组成的，其中 x 轴和 y 轴分别代表行和列，z 轴表示每个网格点的高度值。我们可以使用 numpy 来生成 x 和 y 轴的网格，同时基于 x 和 y 生成 z 的值。

# 使用 numpy 生成 x 和 y 的数据
x = np.linspace(-5, 5, 100)  # 生成从 -5 到 5 的 100 个等间距的点
y = np.linspace(-5, 5, 100)  # 同样为 y 轴生成相同范围的点
# 生成二维网格
x, y = np.meshgrid(x, y)
# 定义 z 轴数据，使用一个简单的函数 z = f(x, y)
z = np.sin(np.sqrt(x**2 + y**2))

在这个例子中，z 轴数据是 x 和 y 的平方和的平方根的正弦值，我将使用这个数据绘制曲面。

绘制 3d 曲面图

接下来使用 matplotlib 的 plot_surface 方法来绘制曲面。

# 创建 3d 图形
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
# 绘制 3d 曲面图
surf = ax.plot_surface(x, y, z, cmap='viridis')
# 为图表添加颜色条
fig.colorbar(surf)
# 设置坐标轴标签
ax.set_xlabel('x axis')
ax.set_ylabel('y axis')
ax.set_zlabel('z axis')
# 显示图形
plt.show()

运行此代码后，您将看到一个 3d 曲面图。

了解了基本的 3d 曲面图绘制后，接下来开始探讨一些更高级的特性，如自定义颜色、设置透明度、添加线框等。

添加线框和透明度

有时，在 3d 曲面图上添加线框或调整透明度可以帮助我们更好地理解数据结构。以下代码展示了如何添加这些特性。

# 创建 3d 图形
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
# 绘制带线框的 3d 曲面图，alpha 用于设置透明度
surf = ax.plot_surface(x, y, z, cmap='plasma', edgecolor='none', alpha=0.8)
# 添加网格线框（wireframe）
ax.plot_wireframe(x, y, z, color='black', linewidth=0.5)
# 为图表添加颜色条
fig.colorbar(surf)
# 设置坐标轴标签
ax.set_xlabel('x axis')
ax.set_ylabel('y axis')
ax.set_zlabel('z axis')
# 显示图形
plt.show()

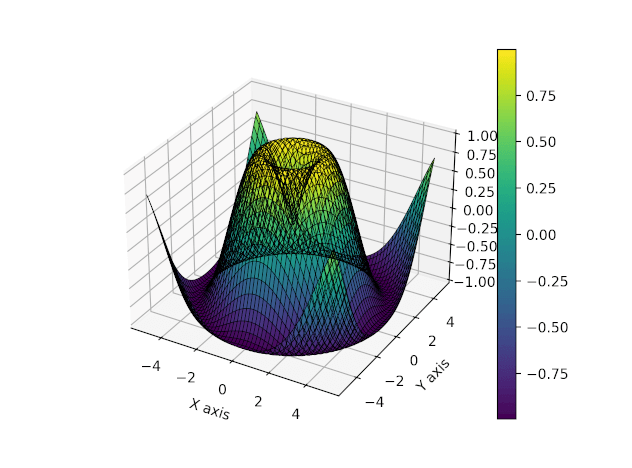

示例中，通过 plot_wireframe() 添加了网格线框，颜色映射使用了 plasma，通过 alpha=0.8 设置了透明度为 80%。

效果如下所示：

控制图形视角

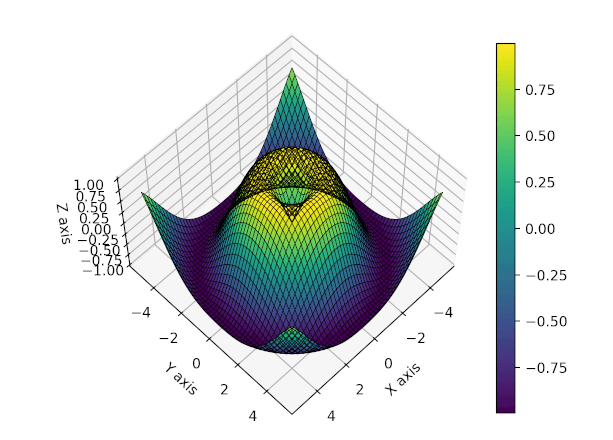

matplotlib 提供了对 3d 图形视角的控制。可以通过 ax.view_init() 来设置视角（即观察图形的角度），elev 参数设置仰角，azim 参数设置方位角。

# 设置 60 仰角和 45 方位角
ax.view_init(elev=60, azim=45)

通过调整这些参数，您可以从不同的角度观察 3d 曲面图。

matplotlib 中绘制 3d 曲面图要点

• 创建数据网格：使用 numpy.meshgrid 生成二维的 x 和 y 网格，并根据需要定义 z 轴的值。
• 绘制曲面图：使用 matplotlib 的 plot_surface() 方法来绘制 3d 曲面，使用 cmap 来调整颜色映射。
• 自定义图形：可以添加透明度、线框，或者通过自定义函数来生成 z 轴数据。同时，还可以通过 view_init() 调整视角。
• 可视化增强：为图形添加颜色条，调整坐标轴标签，使用不同的颜色映射函数来使数据更加清晰。

更多可用的颜色映射（colormap）

matplotlib 提供了丰富的颜色映射方案，您可以使用 cmap 参数来指定：

• 'viridis'：默认色彩映射，适用于一般数据
• 'plasma'：对比度较高的配色方案
• 'inferno'：适合视觉对比
• 'coolwarm'：常用于正负值数据

例如：

surf = ax.plot_surface(x, y, z, cmap='coolwarm')

总结

使用 matplotlib 绘制 3d 曲面图帮助我们可视化复杂的三维数据。通过掌握基础的网格生成和绘图函数，以及对图形的进一步自定义和优化，就可轻松创建适合您需求的 3d 可视化图表。

以上就是python使用matplotlib绘制3d曲面图详解的详细内容，更多关于python matplotlib绘制3d曲面图的资料请关注代码网其它相关文章！
