如何分析XRD图谱？分析XRD图谱的方法

X射线衍射（XRD）技术是材料科学和化学研究中不可或缺的分析手段，通过对材料进行X射线衍射图谱的采集与分析，可以获取其晶体结构、物相组成、晶粒尺寸乃至应力状态等多维度信息，对于初次接触XRD的研究人员或学生而言，图谱中复杂的峰形与数据往往令人望而生畏，本文将系统介绍XRD图谱的基本解读方法与分析流程,帮助读者逐步掌握这一重要工具。

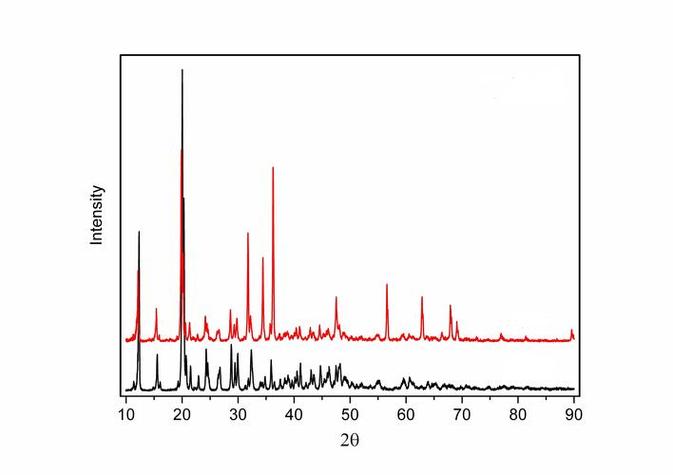

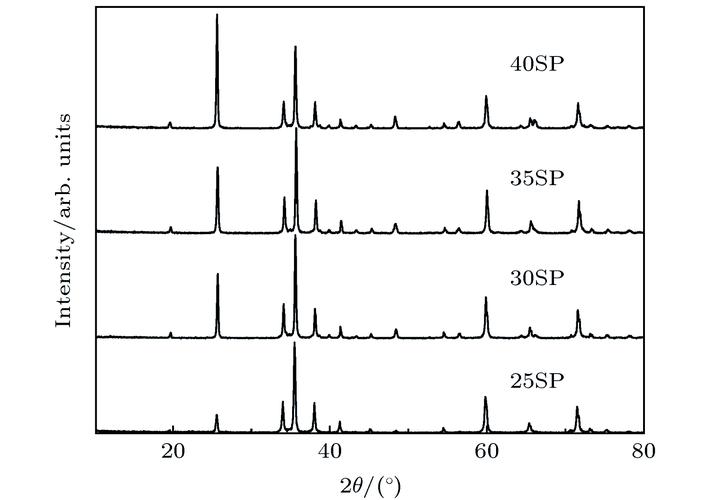

XRD图谱的横坐标通常为衍射角（2θ），纵坐标为衍射强度，图谱中的每一个衍射峰对应晶体中某一组晶面（hkl）的衍射信号，峰的位置由布拉格方程（2d sinθ = nλ）决定，反映了晶面间距d值的大小；峰的强度与晶胞中原子的种类、数量及排列方式有关；而峰的宽度则与晶粒尺寸、微观应力及仪器参数相关。

分析XRD图谱的第一步是进行物相鉴定，目前最常用的方法是通过国际衍射数据中心（ICDD）发布的PDF卡片库进行比对，将实验测得的d值与标准卡片中的d值对比，匹配峰位与相对强度，即可确定样品中存在的晶相，现代分析软件（如Jade、HighScore等）可自动化完成这一过程，但需注意实验条件（如波长、扫描速度）与卡片记录的一致性，且应优先选择信噪比高、无干扰的强峰进行匹配。

若样品为多相混合物，需逐一识别各相的特征峰，并可通过参考强度比（RIR）法或Rietveld全谱拟合方法进行半定量或定量分析，此时需特别注意衍射峰的重叠现象,避免误判。

除物相鉴定外，XRD还可用于计算晶粒尺寸与微观应变，根据Scherrer公式（D = Kλ/(β cosθ)），通过测量衍射峰的半高宽（β）可估算晶粒在垂直于晶面方向的尺寸，但需注意，该公式适用于尺寸小于100纳米的晶粒，且需扣除仪器宽化效应，Williamson-Hall作图或Warren-Averbach方法则可进一步区分晶粒尺寸与微观应变对宽化的贡献。

对于具有择优取向（织构）的样品，衍射峰会呈现强度异常，此时需通过极图或反极图进行织构分析，而对于非晶材料，XRD图谱通常呈现为宽而缓的馒头峰,可通过其轮廓分析短程有序结构。

在实际分析中，还需注意以下几点：高质量的原始数据是分析成功的前提，制样方式（如粉末粒度、平整度）与仪器参数设置尤为关键，应结合其他表征技术（如SEM、TEM、Raman等）进行交叉验证，避免仅凭XRD数据做出武断结论，理解样品的制备历史与预期相结构,能够为图谱解读提供重要线索。

XRD图谱分析既需要扎实的理论基础，也离不开丰富的实践经验，从峰位、峰强到峰形，每一个细节都可能蕴含关键信息，保持谨慎的批判性思维，善于从杂乱中寻找规律，从异常中发现新现象，才是材料结构分析的真正精髓，随着人工智能与大数据技术的发展，XRD自动解析与深度挖掘正成为新的趋势,但研究者对材料体系的理解与专业判断力始终不可替代。
